车载 ADAS 感知镜头、车载环视镜片、AR 智能眼镜、高清安防成像镜片、车载激光雷达光学元件真空镀膜生产过程中，膜层固定黑点、成像噪点、永久性针孔是首要报废不良。玻璃、PC、PMMA 三类高端光学单品生产成本高昂，一旦批量出现颗粒瑕疵，会造成真空膜料、电力、人工多重无效损耗，还会触发整车厂退货索赔、新品项目延期。不少光学工厂长期优化无尘风道、增加离子风机、频繁更换高效滤网，但镀膜麻点问题依旧周期性批量爆发。经过多批次专业洁净度采样验证，问题核心来源于工件与车间 5.0~10μm 粗大粉尘无量化管控，高端光学行业强制洁净管控指标：5.0~10μm 颗粒：＜2 个 / 2.83L。整套管控依托 ISO14644 国际洁净标准，搭配 DS-D1 干式雪花清洗设备处理玻璃、PC、PMMA 全品类光学基材，从空气、工件两端同步拦截硬质粗大碎屑，彻底根治镀膜黑点量产难题。

一、行业市场背景

自动驾驶、AR 消费电子、车载影像、工业安防四大领域光学产品出货量持续暴涨，博世、舜宇、欧菲光等一线车载光学 Tier1、安防厂商，对前视 ADAS 镜头、车内环视镜片、AR 显示基板、4K 安防镜头、激光雷达接收镜片镜面洁净度提出微米级硬性管控标准。只要 5.0~10μm 粗大颗粒附着镜片 A 级成像区域，多层增透膜、防水硬膜蒸镀后会形成永久黑点，成像画面持续产生固定噪点，直接导致车辆路况测距、目标识别误判，存在行车安全隐患。光学抛光研磨产生结块残渣、流水线工装摩擦塑料碎屑、通风管道长期积尘、无尘周转盒脱落纤维，都会生成 5.0~10μm 区间粗大污染物。常规万级洁净车间仅侧重 0.5μm 细微粉尘监测，完全忽略中大尺寸颗粒管控盲区；PC、玻璃、PMMA 镜片经过普通 IPA 浸泡擦拭、超声波水洗后，抛光结块依旧牢牢附着镜片基底，跟随工件进入真空镀膜腔体，蒸镀后永久封存在膜层内部。当前头部车载光学供应商，已将 2.83L 空气颗粒计数列为车间每日强制巡检项目，5.0~10μm 颗粒采样数值不达标的产线禁止批量投产。仅依靠通风系统改善无法根除镜片自带硬质碎屑，必须落地工件前置干式净化 + 车间空气粒子监测双重闭环管控模式，才能长期稳定玻璃、PC、PMMA 全系列光学镜片量产良率。

二、传统光学洁净管控四大短板

1. 洁净监测指标单一：仅统计 0.5μm 细微悬浮微粒，未建立 5.0~10μm 中大颗粒独立计数管控标准，粗大污染源长期无量化监控，镀膜黑点缺陷无法提前预判、前置拦截。

2. 工件清洗净化深度不足：常规超声波清洗、IPA 溶剂擦拭仅能去除表面漂浮浮尘，抛光结块、工装硬质碎屑牢牢附着镜片基底，无法被剥离带入真空仓，形成永久性膜层瑕疵。

3. 空气管控与工件处理相互脱节：无尘室循环风只能处理空气中游离颗粒，无法清除镜片表面固着粗大碎屑，即便空气采样检测达标，工件自带粉尘依旧会污染真空镀膜腔体。

4. 无标准化闭环整改流程：监测发现大颗粒超标后，仅临时更换空气滤网，不溯源抛光、周转、清洗全链条污染源，黑点不良会间歇性反复爆发。

三、5.0~10μm 颗粒＜2 个 / 2.83L 管控方案定位（配套国际标准）

整套镜片洁净管控体系严格参照 ISO 14644-1、ISO 14644-3、MIL-PRF-13830B 光学外观检测权威标准编制，区间统一使用波浪号书写 5.0~10，该标准区分民用普通眼镜宽松规范，专门针对车载 ADAS、AR、工业高清玻璃 / PC/PMMA 高精度成像镜片设计。DS-D1 干式雪花清洗设备可无接触无损剥离各类镜片抛光渣、工装硬质碎屑，搭配高精度粒子计数器定点采样监测，能够稳定将中大颗粒数值控制在标准限值以内，适配多层增透膜、疏水硬膜、低反射膜全部真空镀膜工艺。

四、大颗粒超标带来量产核心危害

1. 膜层形成永久性黑点针孔：5.0~10μm 粗大颗粒会被蒸镀膜料完整包裹封存在镀层内部，车载镜头成像产生固定黑点，引发 ADAS 路况、测距识别故障，产品直接判定报废。

2. 整批镜头成像一致性失效：产线中大颗粒数量持续波动，同批次镜片成像噪点差异明显，无法满足主机厂统一成像验收规范，大批量光学模组直接拒收。

3. 真空工序高额无效损耗：玻璃、树脂镜片需要经过抛光、多道清洗、长时间真空抽镀全套高能耗工序，检出颗粒不良后全部作废，镀膜耗材、电力、人工成本大幅上涨。

4. 客户现场稽查停线风险：车载、安防客户进厂抽检洁净空气粒子，若 5.0~10μm 颗粒指标不达标，会直接暂停新品试样、批量供货资格。

五、标准化粒子检测作业规范

1. 检测点位设置：真空镀膜仓入口、镜片清洗缓存区、无尘周转箱内部三处同步 2.83L 空气采样，单独统计 5.0~10μm 区间颗粒总数。

2. 判定标准：5.0~10μm 颗粒数量＜2 个判定为合格；采样数值≥2 个判定洁净度超标，立刻停产溯源粉尘污染源，完成整改复测后方可恢复生产。

3. 工件前置硬性要求：所有玻璃、PC、PMMA 光学镜片进入万级洁净区前，必须经过 DS-D1 干式雪花清洗去除固化抛光碎屑与硬质工装粉尘。

4. 环境配套规范：镜片镀膜区域维持 ISO Class7 万级洁净环境，空气循环滤网按照规定周期更换，风道定期吹扫清理积尘。

5. 台账追溯管理：每日完整记录粒子采样数值、超标整改措施与复测结果，检测档案长期留存，满足第三方、整车客户品质稽查需求。

六、产线闭环落地完整实施路径

标准化完整管控链路：玻璃 / PC/PMMA 镜片抛光研磨→IPA 基础清洗→DS-D1 干式雪花精密除渣净化→万级无尘缓存存放→定点 2.83L 空气粒子采样检测→数值达标送入真空镀膜工序；若监测发现中大颗粒超标，优先核查工件干式清洗净化效果，对镜片执行强化净化处理，同步更换车间空气滤网、吹扫风道积尘，复测颗粒指标达标后方可重启量产。DS-D1 低温 CO₂无接触射流清洁，不会划伤玻璃、PC、PMMA 镜片 A 级成像面，可有效剥离微米级抛光结块、塑料碎屑，从工件端切断粗大颗粒核心来源，搭配车间粒子实时监测，实现空气、工件双重洁净防护。

七、方案核心应用价值

1. 新增 5.0~10μm 中大颗粒专项量化监测，补齐传统洁净检测盲区，从源头杜绝车载、AR、安防镜片镀膜黑点、成像噪点缺陷。

2. 工件前置干式净化可彻底去除基底固着硬质碎屑，区别仅依靠通风除尘的粗放管控方式，粉尘改善效果大幅提升。

3. 在高能耗真空镀膜工序前拦截洁净度不合格工件，大幅降低玻璃、树脂光学件报废损耗，压缩单件制造成本。

4. 完全匹配车载、AR、高清安防头部客户现场洁净稽查标准，稳定长期零部件配套供货资质。

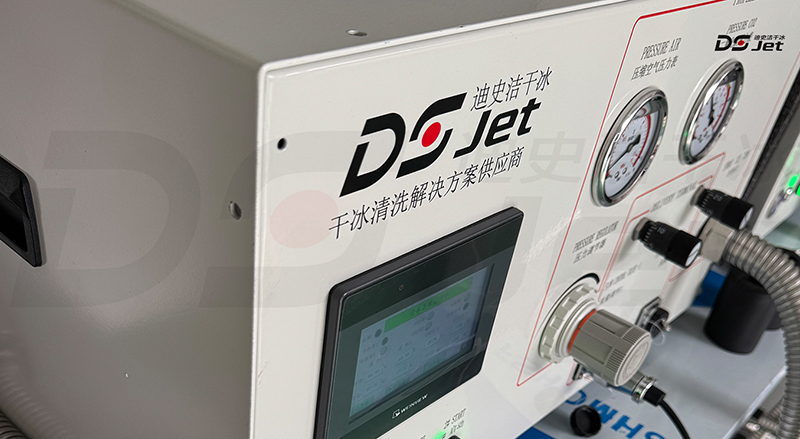

八、DS-D1 干式雪花清洗设备详细参数

工作电力：220V 50Hz；整机外形尺寸：505mm×400mm×300mm；整机重量：23kg；压缩空气消耗量：0.2~2m³/min；压缩空气工作压力：5~16bar 无级柔性可调；液态二氧化碳消耗量：0.1~1kg/min；液态 CO₂工作压力：55~70bar；标配 AIR 空气加热模块，有效防止清洗后透明镜片、灯罩表面凝露雾化，避免水印二次污染；整机轻量化设计，可固定工位安装，也可搭配周转台车离线批量清洗，适配各类紧凑涂装、无尘光学工位布局，耗材消耗可控，适合大批量连续 24 小时量产运行。

九、总结

车载 ADAS、AR、高清安防玻璃 / PMMA 镜片镀膜黑点、成像噪点批量爆发，核心原因是产线未对 5.0~10μm 粗大颗粒执行＜2 个 / 2.83L 管控标准，传统洁净监测只关注细微 0.5μm 粉尘，忽略抛光、工装产生的中大尺寸硬质碎屑。企业严格遵循 ISO14644 洁净系列标准，建立定点粒子采样巡检制度，搭配 DS-D1 干式雪花前置清洗去除工件固着粉尘，实现空气、工件双向闭环管控，稳定中大颗粒指标，满足高精度成像光学元件长期低不良量产需求。
