车载 ADAS 光学镜片、AR 光学基板、ABS 一体灯罩、车载电子塑料外壳无尘镀膜、喷涂全流程，同步出现两大高频报废缺陷：一是高压静电击穿感光芯片、多层真空光学膜；二是静电吸附 5.0~10μm 粗大颗粒形成永久性黑点。多数零部件工厂仅依靠加装多台离子风机、加高风淋风速临时中和静电，静电吸附、放电缺陷只能短暂缓解，工件转运、静置摩擦后快速复电，批量不良反复爆发，拉高整车、光学零部件报废成本。想要长效稳定静电水平，周转工装选材与工件表面净化两项工作必须同步落地；即使工装电阻率符合标准，工件表面脱模油、抛光蜡等绝缘油污也会阻断电荷泄放路径，两项管控缺一不可。全球电子、光学、车灯行业统一 ESD 强制管控指标：静电耗散材料表面电阻率 10⁹~10¹² Ω/sq。规范选用合规耗散载盘搭配 DS-D1 干式雪花清洗设备去除绝缘锁油，匀速均衡释放电荷，同步规避电火花击穿、粉尘吸附两大量产损失。

一、行业市场背景

自动驾驶感知镜头、AR 智能穿戴基板、新能源 ABS 一体车灯、车载 PCB 电子塑件产能持续高速增长，各大整车、光学 Tier1 供应商对 ESD 静电防护体系年度审核标准逐年收紧。PC、玻璃光学镜片内部感光芯片、多层增透膜对瞬时高压静电极度敏感，放电会直接造成成像永久损坏；同时工件表面静电力会牢牢吸附车间 5.0~10μm 粗大颗粒，镀膜后形成固定黑点，单颗高端车载镜片报废成本高昂。材料表面电阻率分为三类：导电材料（＜10⁹ Ω/sq）、静电耗散材料（10⁹~10¹² Ω/sq）、绝缘材料（＞10¹² Ω/sq），区间统一使用波浪号规范书写。三类材质释电特性差异巨大：导电材料电荷泄放速度过快，工件摩擦瞬间产生电火花；绝缘材料完全锁住静电荷，摩擦后电压持续飙升；只有 10⁹~10¹² Ω/sq 区间的耗散材料，电荷缓慢均匀释放，无放电风险、吸尘能力弱，是镜片、车灯周转载具唯一合规选材。目前大量中小型零部件厂存在选材误区，混用普通绝缘周转箱、高导电泡沫，无 10⁹~10¹² Ω/sq 来料电阻率检测。即便工装达标，镜片、ABS 壳体表面抛光蜡、脱模油形成绝缘薄膜，电荷无法传导，离子风仅能临时中和表层电荷，工件转运后立刻复电，颗粒、击穿缺陷循环发生。头部车载光学、新能源整车供应商，全部要求周转工装出具完整电阻率检测报告，同时强制工件前置干式除油清洗，工装、工件双重管控才可通过年度 ESD 体系稽查。

二、传统 ESD 管控四大短板（嵌入工装工件逻辑）

1. 工装无量化电阻率筛选标准，混淆导电、耗散、绝缘三类材质：产线随意采购普通塑料、高导电周转器具，未执行 10⁹~10¹² Ω/sq 专属区间，电火花、积尘双重静电风险同步存在。

2. 仅依靠离子风机临时消电，无法根除电荷锁死根源：抛光蜡、脱模油形成绝缘隔离膜完全阻断电荷传导通道；单纯更换合规耗散工装，工件油污不清除依旧持续积尘，两项管控缺一不可。

3. 无工装来料、月度复测标准化流程：新周转盘到货不检测，长期摩擦、高温后抗静电助剂析出，电阻漂移至绝缘区间，静电隐患无提前预警机制。

4. 工件、静电管控相互割裂，只管控周转器具忽略工件绝缘油污：即便工装达标，工件表面隔离膜持续锁住电荷，整套 ESD 防护体系直接失效。

三、10⁹~10¹² Ω/sq 耗散材料方案定位（配套国际标准）

整套静电管控规范严格参照 IEC 61340-2-3、IEC 61340-5-3、ANSI/ESD S20.20、SJ/T 10694 国内外 ESD 权威标准编制，明确无尘光学、车灯产线工装强制管控区间：10⁹~10¹² Ω/sq。＜10⁹ Ω/sq：高导电材质，瞬时极速释电产生电火花，极易击穿车载 ADAS 感光芯片、多层光学镀膜；10⁹~10¹² Ω/sq：标准静电耗散材质，电荷匀速缓慢传导释放，无瞬时放电火花，同时不易吸附微米颗粒，适配玻璃 / PC 镜片、全品类 ABS 车灯工件；＞10¹² Ω/sq：绝缘材质，电荷完全无法传导释放，持续累积高压静电，强力吸附 5.0~10μm 粗大粉尘。搭配 DS-D1 干式雪花清洗剥离镜片、ABS 壳体表面抛光蜡、脱模油绝缘锁油薄膜，打通电荷泄放通道，配合工装定期电阻率复测，形成完整 ESD 防护闭环。

四、电阻率区间失衡核心量产危害

1. 工装电阻率＜10⁹ Ω/sq（高导电）：工件与周转盘摩擦瞬间释放电火花，车载 ADAS 感光元件、多层光学膜、车灯 UV 涂层直接永久报废。

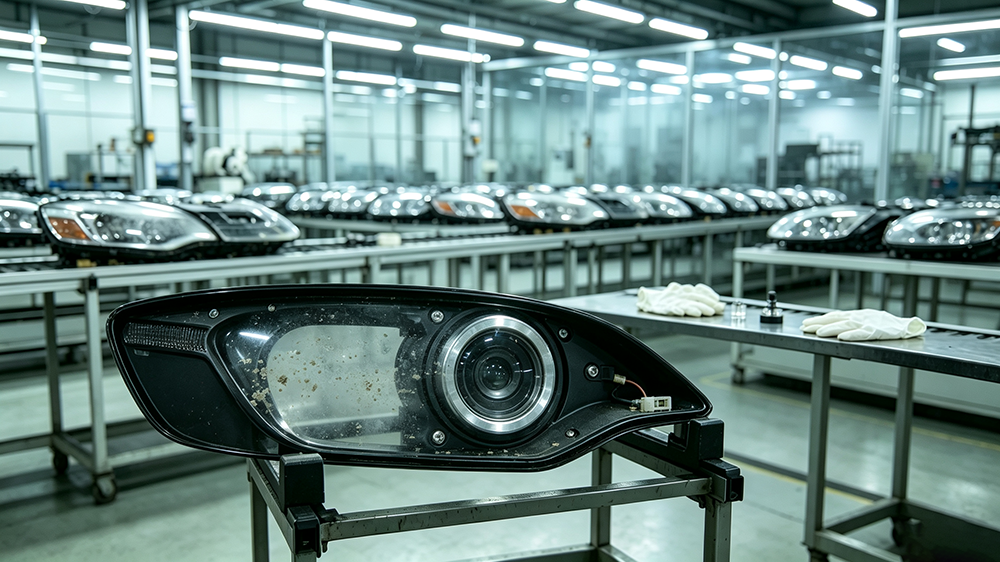

2. 工装电阻率＞10¹² Ω/sq（绝缘材质）：电荷完全无法传导释放，工件表面静电电压持续升高，强力吸附 5.0~10μm 悬浮颗粒，镀膜、喷涂固化后形成不可修复黑点麻点。

3. 工装电阻长期漂移老化：耗散工装长期摩擦、高温使用后助剂损耗，电阻率逐步转为绝缘，产线无定期筛查，静电不良无征兆批量爆发，打乱订单交付计划。

4. 仅依靠离子风治标不治本：工件表面绝缘油污不清除，转运后快速复电，洁净、ESD 双重管控全部失效。

五、标准化电阻率检测规范

1. 检测对象与频次：镜片载盘、ABS 车灯周转治具、无尘内衬新料全检；在用工装每月固定复测一次，老化磨损器具增加抽检频次。

2. 检测设备：高精度表面电阻率测试仪，量程覆盖 10⁶~10¹⁴ Ω/sq，精准区分导电、耗散、绝缘材质，杜绝简易仪器误判。

3. 判定规范：表面电阻率稳定处于 10⁹~10¹² Ω/sq 判定为合规静电耗散材料；低于、高于区间全部淘汰，禁止进入无尘喷涂、镀膜区域。

4. 工件配套强制要求：所有玻璃 / PC 光学镜片、各类 ABS 壳体镀膜喷涂前，必须经过 DS-D1 干式雪花清洗去除绝缘锁油薄膜。

5. 环境配套标准：镜片、车灯核心加工区域同步执行 ISO Class7 万级洁净管控，减少空气中 5.0~10μm 可吸附悬浮微粒。

6. 数据追溯管理：每批次工装进场、月度复测完整记录电阻率数值、更换淘汰记录，检测档案长期留存，用于整车、光学客户 ESD 体系年度审核。

六、产线闭环落地完整实施路径（嵌入工装工件逻辑）

1. 工装管控链路：新周转盘进场电阻率全检，仅保留 10⁹~10¹² Ω/sq 耗散材质投入产线，每月复测，电阻漂移器具统一更换报废；

2. 工件加工链路：镜片抛光 / ABS 注塑→常规 IPA 清洗→DS-D1 干式雪花剥离绝缘锁油→静电抽样检测→合规耗散工装无尘周转→真空镀膜 / ISO7 喷涂；

   整套流程核心逻辑：仅选用达标工装不足以稳定静电，必须同步清除工件表面绝缘油污，电荷才能平稳传导释放，避免放电、积尘缺陷。配套净化设备采用 DS-D1 干式雪花清洗装置，无水无溶剂残留，不会划伤光学 A 级镜面、ABS 皮纹外观。

七、方案全方位应用核心价值

1. 严格区分导电、耗散、绝缘三类周转材料，以 10⁹~10¹² Ω/sq 作为工装唯一量化选材标准，同步规避电火花击穿、静电吸尘两大量产痛点。

2. 从油污根源解决电荷锁死问题，区别离子风机短时中和，工件转运、静置全程静电稳定，不良不会间歇性反弹。

3. 工装入场 + 月度复测标准化机制，提前预判电阻漂移老化隐患，杜绝静电不良突发批量报废，保障订单稳定交付。

4. 工装 ESD 管控 + 工件干式除油双重闭环，同时满足无尘洁净、ESD 两大客户审核标准，稳固长期配套供货资质。

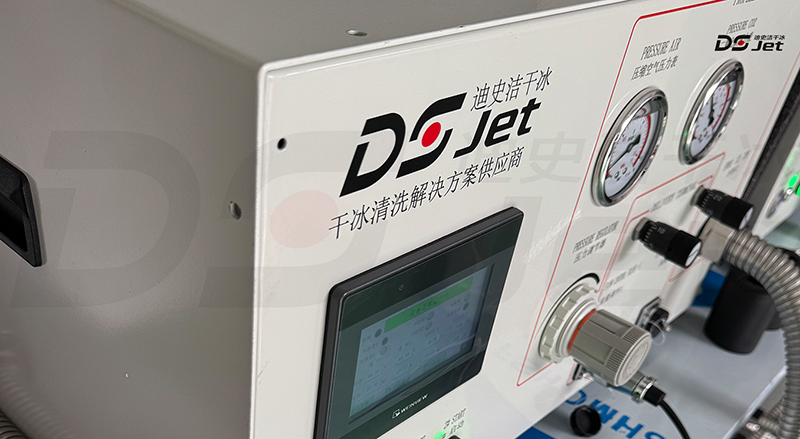

八、DS-D1 干式雪花清洗设备详细参数

工作电力：220V 50Hz；整机外形尺寸：505mm×400mm；整机重量：23kg；压缩空气消耗量：0.2~2m³/min；压缩空气工作压力：5~16bar 无级柔性可调；液态二氧化碳消耗量：0.1~1kg/min；液态 CO₂工作压力：55~70bar；标配 AIR 空气加热模块，有效防止清洗后透明镜片、灯罩表面凝露雾化，避免水印二次污染；整机轻量化设计，可固定工位安装，也可搭配周转台车离线批量清洗，适配各类紧凑涂装、无尘光学工位布局，耗材消耗可控，适合大批量连续 24 小时量产运行。

九、总结

玻璃 / PC 车载光学镜片、全品类 ABS 车灯喷涂镀膜静电击穿、黑点麻点批量出现，存在双重核心问题：一是周转工装未选用 10⁹~10¹² Ω/sq 标准静电耗散材料；二是工件表面抛光、脱模绝缘油污锁住电荷，离子风仅能临时消电，无法长效管控静电。严格遵循 IEC 61340 系列 ESD 国际标准，同步落实工装电阻率量化筛查、工件干式雪花前置清洗双重管控闭环，平稳释放静电荷，杜绝电火花与微米颗粒吸附，满足自动驾驶光学、新能源车灯严苛 ESD 体系审核，实现低静电、低报废稳定量产。
