新能源贯穿式尾灯、黑透高亮 PC 前大灯、氛围装饰车灯喷涂生产过程中，漆面密集颗粒、细微麻点、浮尘附着、漆膜雾影等外观不良长期占据返工报废首位。多数车灯涂装工厂仅优化喷枪雾化、增加风淋、提升车间换气频次，未搭建标准化分级洁净喷涂空间，空气中悬浮微米级微粒持续落在未固化湿漆膜，打磨重喷损耗居高不下。整车厂现行强制环境管控标准明确：车灯核心喷涂区必须维持万级洁净，同步搭配≥60 次 / 小时区域换气标准、DS-D1 工件前置干式净化，环境空气洁净 + 工件基材洁净双向管控，才能从空气、基材两端彻底根除漆面脏污缺陷，稳定车灯镜面喷涂外观品质。

一、行业市场背景

新能源汽车外观设计持续升级，一体式贯穿尾灯、高亮黑透灯罩、立体异形日行灯、磨砂氛围灯逐步成为车型标配，主机厂对车灯镜面零颗粒、高通透、均匀光泽要求持续加码。车灯作为整车外观核心外露零部件，细微粉尘形成的麻点肉眼直观可见，直接影响整车观感，严重时会触发整车零部件批量退换货，零部件厂商需承担高额返工、物流损失。 PC 透明灯罩、ABS 黑化灯壳均为高静电塑料材质，工件自带脱模剂、静电浮尘，若喷涂区域洁净等级不达标，车间打磨粉尘、喷涂漆雾挥发颗粒、人体纤维、空气中漂浮杂质会持续悬浮，极易被带电工件吸附、沉降在湿漆膜表面。常规开放式喷涂车间无分级隔离，打磨、仓储、修边粉尘会串流入喷涂工位，即便频繁更换滤网，空间微粒数量依旧远超万级标准，颗粒不良无法根治。 当下比亚迪、吉利、特斯拉、各大外资整车厂均将车灯喷涂车间洁净度纳入供应商现场年度稽查核心项，洁净区粒子数不达标直接暂停新品供货资格。行业统计数据显示，未搭建独立万级喷涂区的中小车灯厂，漆面颗粒不良率是合规洁净产线 6 倍以上；仅优化空气环境、不做工件前置净化的产线，脏污缺陷改善幅度不足 30%，空气、基材双重污染源必须同步管控。 车灯喷涂工序流程链条长：注塑修边→周转仓储→除尘→喷涂→流平→烘烤，每个环节都会产生粉尘、油污污染物，仅管控喷涂工位空气远远不够，工件带入的隐性油污、微尘会直接污染洁净区空气，形成持续循环污染，因此环境洁净标准必须搭配工件前置干式净化工艺，形成完整闭环。

二、传统喷涂环境管控四大固有短板

1. 无明确 ISO 洁净等级规划，未执行 ISO Class7 万级硬性标准：喷涂区、打磨区、仓储无物理隔断，空气互通，0.5μm、1μm 悬浮微粒数量严重超标，无三级空气过滤系统，无法稳定维持万级洁净环境。

2. 换气系统配套不完善，未满足≥60 次 / 小时区域换气标准：风机风量不足、排风负压失衡，喷涂产生的漆雾无法快速排出，漆雾微粒持续在喷涂区循环沉降，落在车灯湿漆膜形成脏点。

3. 工件与环境管控相互割裂，只控空气不净化工件：未在洁净区入口设置前置净化工位，工件自带脱模油、静电粉尘直接带入万级喷涂空间，持续释放污染源，洁净区粒子数持续超标。

4. 无标准化日常运维检测机制：滤网长期不更换、洁净区粒子数无每日监测台账，粉尘堆积后滤网失效，洁净等级自动下滑，品质问题间歇性批量爆发，无法提前预警。

三、万级洁净喷涂区方案定位（配套完整国际标准）

本套车灯喷涂洁净空间建设、运维规范，严格依据 ISO 14644-1 洁净室国际分级标准、ISO 14644-3 洁净粒子检测规范、GB 50073 洁净厂房设计国标、汽车涂装车间洁净环境行业导则编制，明确车灯核心喷涂工位、流平缓存区强制洁净等级为万级 ISO Class7。 ISO 标准对 Class7 万级洁净定义：每立方米空间内≥0.5μm 悬浮微粒数量不超过 352000 颗，≥1μm 微粒不超过 83200 颗，配套微正压、三级空气过滤、高频换气系统，隔绝外界粉尘侵入，快速置换喷涂产生的漆雾污染物。 本方案采用 “环境空气标准化洁净 + 工件前置干式净化” 双重管控逻辑，一方面搭建独立封闭 ISO7 万级喷涂核心区域，管控空气中悬浮微粒；另一方面在洁净区入口配套 DS-D1 干式雪花清洗工位，提前清除工件自带脱模剂、静电浮尘，避免工件带入污染源污染洁净空间，双向切断漆面颗粒两大来源，适配全品类 PC 透明灯罩、ABS 灯壳批量喷涂生产。

四、喷涂区洁净度不达标带来多重量产核心危害

1. 湿漆膜沉降大量微粒，形成永久性颗粒、麻点：洁净等级低于 ISO7，空气中微米级粉尘、漆雾持续沉降，漆膜固化后凸起脏点无法打磨消除，只能整只车灯报废或全部重喷，油漆、人工损耗巨大。

2. 漆膜光泽、通透度受损，出现雾影发花：漂浮纤维、细微漆雾附着在灯罩镜面，造成局部光泽不均、透光雾感，破坏车灯原厂镜面质感，无法满足高端车型外观要求。

3. 持续返工拉长交付周期，增加运营成本：颗粒不良车灯需要人工打磨、二次遮蔽重喷，单只车灯加工工时翻倍，订单交付延期风险大幅上升，同时产生大量油漆废料。

4. 无法通过主机厂现场品质稽查，存在断供风险：整车厂现场审核时会现场检测喷涂区粒子浓度，未达到 ISO Class7 万级标准直接暂停新品试样、批量供货资格，企业丢失配套订单。

五、万级洁净区标准化完整管控规范

1. 区域物理分区隔离：将喷涂工位、恒温流平区独立封闭划分 ISO7 万级洁净核心区，打磨、修边、原料仓储、成品分拣设置独立非洁净隔间，加装密闭隔断、互锁风淋门，杜绝粉尘串流。

2. 空气系统硬性配置：配套初效过滤→中效过滤→高效 HEPA 三级过滤机组，喷涂区换气次数稳定≥60 次 / 小时，室内维持 5~10Pa 微正压，阻挡外部粉尘渗入；排风系统独立负压收集漆雾，避免漆雾回流洁净区。

3. 日常运维监测标准：每日早晚两次使用粒子计数器检测洁净区微粒浓度，完整记录粒子数据；初效滤网 7 天更换，中效 30 天，高效 HEPA 滤网 6~12 个月定期更换，留存更换台账。

4. 工件前置管控强制要求：所有车灯工件进入 ISO7 洁净喷涂区前，必须经过 DS-D1 干式雪花清洗去除脱模油、静电浮尘，禁止未净化工件直接进入洁净空间，防止工件带入污染源。

5. 人员进出管控：操作人员进出洁净区必须更换无尘连体服、无尘鞋，经过双人双吹风淋除尘，禁止携带纸质、易脱落纤维物品进入核心喷涂区，减少人体产尘量。

六、产线闭环落地完整实施路径

全链路双向洁净管控流程：车灯注塑修边→普通除尘风淋→DS-D1 干式雪花前置精密净化除油污粉尘→人员风淋除尘→ISO Class7 万级核心喷涂区喷涂→独立负压流平段→恒温烘烤。 空间洁净与工件净化不可分割、单独优化其一无法根除颗粒缺陷。仅搭建 ISO7 万级无尘环境，工件带入的脱模油、静电粉尘会持续在洁净室内释放污染物，不断抬高空间微粒浓度；仅做工件干式清洗，喷涂区空气悬浮漆雾、粉尘仍会沉降在湿漆膜。因此产线采用空间、基材双向闭环管控，先通过 DS-D1 干式雪花清洗清除工件自带污染源，再送入独立万级喷涂空间，依靠高频换气、三级过滤持续置换空气杂质，两端同步切断漆面颗粒两大产生渠道。 空间端搭建符合 ISO14644 标准的万级独立喷涂车间，依靠三级过滤、60 次 / 小时高频换气持续置换污染空气，维持空间低微粒环境；工件端在洁净区入口前置 DS-D1 干式清洗，无接触剥离工件自带纳米级油污、吸附粉尘，从基材端消除带入洁净室的污染源，空气、工件双重管控同步落地，彻底切断漆面颗粒两大产生渠道。

七、方案全方位应用核心价值

1. 严格对标 ISO 14644 国际洁净标准搭建万级喷涂区，从空气源头大幅减少悬浮粉尘、漆雾微粒，从根源降低漆面麻点颗粒不良率。

2. 高频换气系统快速排走喷涂漆雾，避免漆雾循环沉降，同步提升漆膜流平均匀度，改善车灯镜面光泽与通透质感。

3. 环境 + 工件双向闭环管控，单一优化空气无法解决工件带入污染问题，搭配 DS-D1 前置清洗实现双重洁净，不良改善效果远高于单纯改造通风系统。

4. 满足国内外整车厂现场洁净度稽查标准，保障车灯零部件长期配套供货资质，规避断供、新品停样风险。

5. 大幅减少车灯打磨、重喷返工工序，降低油漆、人工、能耗综合生产成本，提升车间日产出量与订单交付效率。

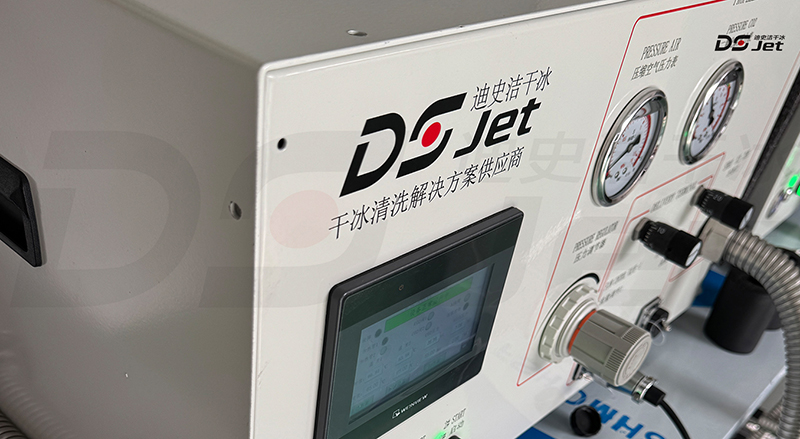

八、DS-D1 干式雪花清洗设备详细参数

工作电力：220V 50Hz；整机外形尺寸：505mm×400mm×300mm；整机重量：23kg； 压缩空气消耗量：0.2~2m³/min；压缩空气工作压力：5~16bar 无级柔性可调； 液态二氧化碳消耗量：0.1~1kg/min；液态 CO₂工作压力：55~70bar； 标配 AIR 空气加热模块，清洗后 PC 灯罩无凝露水渍，不会向 ISO7 洁净区带入水汽、二次粉尘； 设备干式作业不产生废水、废液，不会污染万级洁净车间空气环境，小巧机身可直接安装在洁净区入口前置工位，适配车灯流水线连续批量预处理。

九、总结与行业落地结语

车灯喷涂批量颗粒、麻点、雾影不良，核心双重污染源分别是喷涂区空气微粒超标、工件自带油污粉尘带入洁净空间，仅调整喷涂设备、风淋系统无法根治。严格遵循 ISO 14644 国际洁净室分级标准搭建 ISO Class7 万级核心喷涂区，配套≥60 次 / 小时高频换气系统，搭配 DS-D1 干式雪花工件前置净化形成双向洁净闭环，同步管控空间、基材两大污染来源，稳定车灯镜面喷涂外观品质，顺利通过各大新能源主机厂现场环境稽查，实现高镜面、低不良车灯稳定批量生产。

文档二 车载 ADAS 镜片镀膜颗粒频发？根源在于工件静电超标

高端车载 ADAS 感知镜头、行车记录仪高清影像镜片、AR 光学眼镜、车载夜视成像元件真空多层镀膜生产过程中，镜面永久性麻点、细微针孔、局部色差、膜层透光不均等不良长期占据报废品前列。多数光学工厂持续优化无尘室气流组织、增加离子风机排布、调高风淋风速，静电吸附粉尘带来的镀膜瑕疵依旧反复批量爆发，无法有效控制。大量光学实验室对比测试证实，普通塑件宽松静电标准完全无法适配微米级成像镜片超高洁净镀膜需求，高端影像、车载镜片存在专属严苛管控阈值，只有将工件残余静电稳定控制在阈值以内，才能彻底杜绝静电吸附车间浮尘、镀膜挥发微粒，从源头消除膜层颗粒、针孔缺陷，保障车载镜头成像清晰度与长期透光稳定性。

一、行业市场背景

自动驾驶产业快速落地，车载 ADAS 感知摄像头、环视影像、夜视光学、激光雷达接收镜片出货量连年暴涨，终端主机厂对光学元件品质要求达到微米管控级别。车载镜头用于车辆路况识别、距离测算，镜面任何微小颗粒、膜层色差都会直接造成成像模糊、识别误判，存在行车安全隐患，因此整车厂对镜片镀膜零颗粒要求近乎严苛，轻微脏污直接判定成品报废，单颗高端车载镜片制造成本高昂，批量报废会带来巨额经济损失。 光学玻璃、PC/PMMA 树脂镜片均属于高绝缘高分子 / 无机材质，电荷消散速度极慢，工件抛光研磨、IPA 溶剂清洗、流水线皮带转运、无尘周转盒堆叠、待镀膜静置全流程都会持续摩擦产生静电荷。普通离子风机仅能在短时间内中和表层静电，工件从离子风工位转运至真空镀膜仓的过程中，与输送工装、空气气流摩擦会快速复电，残余静电数值极易突破安全临界阈值。 镜片表面残留的抛光蜡、研磨油、脱模油脂属于绝缘介质薄膜，会完全阻断镜片内部电荷向空气泄放，即便短时中和静电，隔离膜存在下电荷会持续累积，空气中 0.5μm、1μm 细微粉尘、真空蒸镀产生的挥发微粒会被静电牢牢吸附在镜片 A 级成像面，镀膜固化后形成永久无法修复的麻点瑕疵。 目前博世、大陆、国内一线车载光学 Tier1 企业，均已将镜片静电管控列为镀膜前强制检测指标，纳入供应商月度品质稽查清单。沿用通用塑件宽松管控标准的中小光学工厂，颗粒不良率普遍高出合规产线 3~5 倍，无法承接高端自动驾驶镜头订单，市场竞争力持续下滑。行业调研数据显示，未配套干式前置净化、仅依靠离子风除电的产线，镜片静电超标占不良诱因 70% 以上，绝缘污染物是静电反复堆积的根本来源。

二、传统静电管控三大显著短板

1. 管控标准宽松，无法匹配高端影像镜片洁净需求：沿用通用塑料件基础静电管控标准，阈值放宽十倍，镜片微量残余静电依旧具备极强粉尘吸附能力，微米级微粒持续附着，镀膜颗粒缺陷无法根除。

2. 仅临时中和静电，无法消除起电根源：离子风机、离子风淋只能中和工件表层现有电荷，不能清除造成电荷锁死的抛光蜡、微观油污绝缘隔离膜，工件转运、静置过程会快速再次积聚静电，品质问题间歇性反复出现。 这里所说 “锁死电荷”，核心成因是抛光蜡、研磨油污这类绝缘污染物均匀覆盖镜片表面，形成一层不导电隔离薄膜，完全阻断镜片内部电荷向空气泄放的路径。即便使用离子风机临时中和表层静电，底层电荷依旧被绝缘膜包裹无法释放，工件转运摩擦后会快速重新积聚高静电，这也是静电吸附粉尘问题反复爆发的底层原因。

3. 无高精度量化检测与闭环管控：常规简易静电检测仪精度仅能识别高电压，无法捕捉微弱残余静电，缺少清洗→测静电→二次处理完整流程，静电超标镜片直接流入真空镀膜高能耗工序，损耗巨大。

三、静电管控方案定位（配套完整国际标准）

本套光学镜片静电管控体系检测、评判规范严格遵循 IEC 61340-1 静电防护通用国际标准、IEC 61340-5-1 电子产品静电控制规范、ISO 14644 无尘车间静电管控导则、SJ/T 10694 国内静电测试通用标准执行，专门针对车载 ADAS、高清影像高精度光学元件制定专属 0.1kV 严苛管控阈值，区别于普通内外饰塑件宽松标准。 标准明确：高端影像、车载镜片镀膜前，工件表面静电电压绝对值必须控制在 0.1kV 以内。镜片表面绝缘污染物是电荷无法消散的核心诱因，DS-D1 干式雪花清洗可无接触剥离抛光残留油脂、纳米隔离膜，打通电荷泄放通道，搭配高精度非接触式静电电压检测仪实时量化筛查，稳定将镜片残余静电锁止在 0.1kV 安全区间，适配多层增透膜、防水硬膜、低反射复合膜各类高端真空镀膜工艺。

四、镜片静电超标带来四大核心量产危害

1. 静电吸附微尘，形成永久性膜层麻点、针孔：静电超过 0.1kV 后，镜片表面静电力足以捕捉无尘室悬浮微米级粉尘、镀膜挥发微粒，膜料蒸镀过程杂质被封存在膜层内部，成品镜片成像存在固定黑点，直接报废。

2. 膜层沉积轨迹偏移，出现色差、透光不均：镜片表面静电分布不均衡，真空状态下带电膜料受电场力牵引沉积紊乱，局部膜厚偏离设计值，镜片出现彩虹色差、透光率批次差异，无法满足车载成像统一标准。

3. 产线良品率波动剧烈，交付稳定性差：工件抛光、清洗批次油污残留量存在差异，静电超标概率随机浮动，每日良率起伏巨大，生产排产、订单交付无法稳定规划。

4. 真空镀膜工序损耗成本极高：车载镜片真空镀膜单次抽真空、加热蒸发周期长达数十分钟，能耗、膜料耗材成本高昂，静电超标造成的批量报废会大幅拉高单件制造成本，压缩企业利润空间。

五、标准化镜片静电检测完整作业规范

1. 检测时机：工件抛光、常规溶剂清洗完成，经过 DS-D1 干式雪花净化除污后，送入真空镀膜腔体前即时检测；镜片清洗后密闭无尘缓存，暴露空气时长控制在 3 分钟内，避免摩擦复电。

2. 检测设备：选用高精度非接触式静电电压测试仪，测量量程覆盖 0~0.5kV，分辨率达到 0.01kV，可精准识别 0.1kV 以内微弱残余静电，禁止低精度简易静电枪检测。

3. 多点取样规则：镜片中心主成像区域、曲面边缘、全域镀膜面三处分别采集静电数值，取最大值作为工件判定依据，避免局部高压区域漏检。

4. 判定规范：高端影像、车载镜片静电电压绝对值≤0.1kV 为合格；任意点位数值超过 0.1kV 判定静电超标，禁止进入镀膜工序，需重新干式清洗去除绝缘油污，释放残余电荷，复测达标后方可上线。

5. 环境配套要求：镜片清洗、检测、缓存区域同步执行 ISO Class7 万级无尘管控，减少空气中可被静电吸附的悬浮微粒，双重降低颗粒不良风险。

6. 数据追溯：每批次镜片记录平均静电数值、超标数量、二次清洗处理记录，检测档案长期留存，满足车载客户静电体系审核。

六、产线闭环落地完整实施路径

标准化管控链路：镜片抛光研磨→IPA 常规清洗烘干→DS-D1 干式雪花前置净化剥离绝缘油污→高精度静电电压多点检测→静电≤0.1kV 工件送入真空镀膜仓；静电超标的镜片重新优化清洗参数二次处理，彻底清除锁电隔离膜，电荷自然泄放后再次检测，达标后方可流转镀膜。 DS-D1 干式清洗全程无水、无溶剂残留，不会损伤镜片光学镀膜基底，低温射流不会造成镜片热变形，可均匀去除抛光蜡、研磨油等绝缘污染物，从根源解决电荷无法消散的核心问题，不再单纯依靠离子风机临时中和静电，实现长效低静电状态，适配自动化光学无尘流水线离线、在线两种安装方案。

七、方案全方位应用核心价值

1. 专属 0.1kV 严苛阈值匹配车载成像微米级洁净需求，区别通用塑件宽松标准，直击高端光学镜片静电吸附颗粒痛点，大幅降低镀膜报废率。

2. 根除静电反复复电底层诱因：清除锁电绝缘油污，让电荷自然均匀泄放，而非短时人工中和，工件转运、静置全程静电稳定，不良不会间歇性反弹。

3. 前置检测拦截超标镜片，降低真空镀膜高成本损耗，大幅减少高端车载镜片报废带来的经济损失，稳定订单交付能力。

4. 干式无损清洗适配各类玻璃、树脂光学 A 级镜面，无划痕、无雾化、无水印，不影响镜片原始透光成像性能，适配全品类车载影像元件量产。

八、DS-D1 干式雪花清洗设备详细参数

工作电力：220V 50Hz；整机外形尺寸：505mm×400mm×300mm；整机重量：23kg； 压缩空气消耗量：0.2~2m³/min；压缩空气工作压力：5~16bar 无级柔性可调； 液态二氧化碳消耗量：0.1~1kg/min；液态 CO₂工作压力：55~70bar； 标配 AIR 空气加热模块，清洗后镜片表面无凝露雾化，杜绝凝露水渍带来的二次污染、二次带电隐患； 机身轻量化小巧，适配光学无尘车间狭小前置工位，耗材消耗低，支持 24 小时不间断大批量镜片清洗作业。

九、总结与行业落地结语

高端影像、车载 ADAS 镜片镀膜批量麻点、针孔、色差缺陷的核心诱因，是工件表面绝缘污染物锁死电荷，残余静电超出 0.1kV 专属管控阈值，通用 2kV 宽松静电标准完全无法满足自动驾驶光学严苛洁净要求。严格依据 IEC 61340 系列国际静电防护标准，推行 DS-D1 干式雪花前置除污搭配高精度静电闭环检测体系，彻底消除静电反复堆积根源，稳定将镜片静电控制在 0.1kV 以内，从源头杜绝静电吸附微粒带来的膜层不良，帮助光学企业顺利通过车载头部客户静电体系审核，实现高精度、低报废车载镜片稳定量产。
