汽车PC车灯灯罩、灯壳喷涂生产中，缩孔、起皮、百格脱落、耐候分层等外观与耐久不良问题十分普遍。多数产线反复调整油漆配比、喷涂流量、烘烤参数，不良问题依旧反复，无法从根源解决。

究其核心原因，并非喷涂工艺设置不当，而是PC透明基材表面存在隐性脱模剂残留、微观油污与静电吸附微尘，形成肉眼不可见的隔离层，导致基材润湿性不稳定、涂层附着不牢固。

车灯行业精密涂装已形成统一优选管控标准：基材表面张力稳定维持 42~44 dyn/cm。通过前置DS-D1干式雪花清洗完成基材精密净化，配合标准化张力检测闭环管控，可稳定基材表面活性，彻底解决润湿性失衡引发的各类喷涂缺陷，大幅降低漆膜不良与脱落风险。

行业市场背景

新能源汽车外观品质持续升级，主机厂对车灯镜面通透度、涂层均匀性、耐紫外老化、高低温循环耐久要求持续收紧。透明PC外灯罩、黑化灯壳、立体贯穿式尾灯等高端产品普及，对基材表面洁净度与界面附着强度提出了更高标准。

PC材质本身透光性、抗冲击性优异，但属于低表面能塑料，天然润湿性能差。在注塑脱模、修边、流水线转运全过程中，极易富集微量污染物，破坏涂料润湿铺展条件。传统除尘、水洗、人工擦拭仅能处理表层浮尘，无法去除纳米级油膜残留，导致工件目视洁净，但表面张力忽高忽低，批次品质极不稳定。

目前主流主机厂已将车灯基材表面张力检测纳入前置必检项目，不再仅依靠后期附着力测试反向判定品质。只有将基材稳定锁止在42~44 dyn/cm最优区间，才能保障车灯涂层长期耐候、不脱皮、不发白、不分层。

传统车灯前处理管控存在的短板

1. 无量化管控标准：多数产线依赖人工目视判定洁净度，无明确达因值管控门槛，品质全凭经验，不良问题滞后发现，一旦暴露已形成批量报废。

2. 清洁精度不足：溶剂擦拭易二次污染，水洗易残留水渍，普通离子风无法剥离有机污染薄膜，基材表面活性无法稳定提升。

3. 清洗与检测脱节：缺少前置筛查闭环，无法实时验证清洗效果，不合格工件直接上线喷涂，埋下批量不良隐患。

4. 活化工艺风险高：传统火焰、强等离子处理易导致PC灯罩雾化、微裂纹，损伤光学A级面外观，无法用于高端车灯生产。

42–44 dyn/cm管控方案定位

表面张力检测是车灯涂装行业标准化润湿性量化管控手段，检测依据参照 ISO 8296:2003、GB/T 14216-2008 通用润湿性能标准。针对PC车灯精密涂装工况，行业明确最优工艺窗口为42~44 dyn/cm。

该区间既能保证涂料充分润湿铺展、形成高强度界面结合，又能避免基材过度活化带来的界面应力异常，适配前大灯、尾灯、氛围灯、日行灯全品类车灯塑件量产，是目前高端车灯零部件厂通用的前置品控标准。

表面张力失衡带来的典型喷涂缺陷

当基材表面张力＜42 dyn/cm时，基材表面活性不足，涂料润湿铺展不充分，极易出现缩孔、鱼眼、雾影、光泽不均等外观缺陷。界面存在微观空隙，涂层仅为浅层贴合，百格测试、耐磨测试、湿热老化后极易出现局部脱落、分层起皮。

当基材表面张力＞44 dyn/cm时，基材表面活化程度过高，界面自由能过大，涂层固化过程易产生内应力堆积。虽然短期附着力合格，但长期高低温交变工况下，更容易出现漆膜微裂纹、应力发白、粉尘吸附增多等隐性问题，影响车灯长效耐久品质。

标准化检测作业规范（车灯涂装专用）

检测时机：工件完成干式精密清洗后、正式喷涂上线前即刻检测，缩短空置暴露时间，避免表面活性衰减、二次污染。喷涂区域严格执行换气次数≥60次/小时，保障检测环境洁净度。

检测设备：采用高精度达因测试笔、非接触式接触角测量仪，规避光学A级面划伤风险，适配透明灯罩精密检测需求。

检测点位：覆盖灯罩主视光学区、曲面过渡区、边缘喷涂区域多点取样，避开顶针位、合模线等无效区域，保证检测数据真实有效。

判定规范：42~44 dyn/cm为优选合格区间；低于42 dyn/cm判定润湿不良，高于44 dyn/cm判定活化超标，两类异常工件均禁止上线喷涂，需二次精密校准处理。

数据管理：建立批次检测台账，实现品质问题正向追溯，满足主机厂审核、过程稽查、量产溯源需求。

产线闭环落地路径

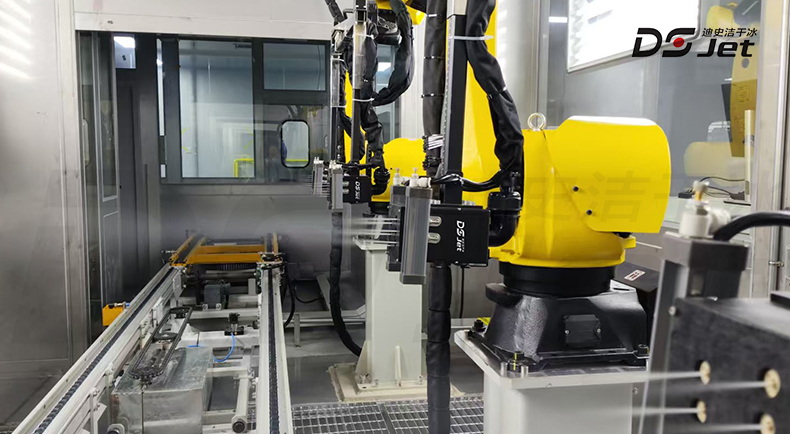

采用「DS-D1干式雪花清洗精密净化→表面张力量化检测→异常二次校准→达标喷涂放行」的标准化前置管控模式。

针对车灯PC材质特性，通过低温柔性干式清洗工艺，在不损伤光学面、不产生应力裂纹的前提下，彻底清除脱模剂、油污、静电微尘等隐性污染物，均匀提升基材表面活性。清洗后精准筛查达因值，将工件严格锁定在最优工艺区间，从源头杜绝润湿性失衡导致的各类喷涂不良。

方案核心应用价值

1. 量化标准替代经验生产

摒弃人工肉眼判断的粗放模式，以42~44 dyn/cm精准区间为唯一判定依据，统一全工位品质标准，大幅降低人为误差。

2. 稳定车灯外观与耐久品质

基材润湿均匀稳定，涂料流平效果更佳，漆面细腻度、光泽一致性显著提升，有效杜绝缩孔、起皮、分层等缺陷，顺利通过各类高低温、湿热、紫外老化测试。

3. 无损适配高端光学塑件

区别于传统强活化工艺，干式雪花清洗无损伤、无雾化、无应力残留，完美适配车灯A级光学面生产要求。

4. 前置拦截、降本增效

在高成本喷涂工序前拦截不良基材，避免批量喷涂、烘烤后报废，大幅降低油漆、能耗、人工无效损耗。

DS-D1干式雪花清洗设备参数（车灯专用）

工作电源：AC220V 50Hz，适配车灯无尘喷涂车间供电条件；

整机外形尺寸：505mm*400mm*300mm，支持流水线在线安装、离线工位轮换作业；

整机重量：23kg，轻量化设计，移位、运维便捷；

压缩空气压力：5~16bar无级可调，低压柔性模式适配PC透明件无损清洁；

压缩空气消耗量：0.2~2m³/min；

液态CO₂工作压力：55~70bar；

CO₂消耗量：0.1~1kg/min，耗材成本可控，适配大批量连续量产；

标配热风防结露模块，杜绝透明工件凝露水印，保障车灯高洁净喷涂前置条件。

总结与结语

车灯喷涂起皮、缩孔、耐候分层的核心问题，大多源于基材表面润湿性失控，表面张力未能稳定锁止在42~44 dyn/cm最优区间。单纯调整喷涂工艺参数，无法解决基材前置污染与活性失衡问题。

通过DS-D1干式雪花清洗前置净化搭配标准化区间检测，可精准调控PC车灯基材表面活性，兼顾润湿效果与界面稳定性，从源头稳定车灯喷涂品质，降低量产不良损耗，适配主机厂日趋严苛的精密车灯制造标准。
