800G、1.6T高速硅光光模块耦合、绑定、镀膜量产过程中，经常遇到一类棘手现象：半成品常温功能测试全部通过，经过高温老化、可靠性循环试验之后，随机出现探测器暗电流漂移、接收灵敏度劣化、FEC纠错计数异常抬升。工程师反复优化耦合对位、绑定压力、镀膜工艺参数，间歇性电学隐性失效依旧反复爆发。很多产线重点关注EPA防静电工作区、人员手环、工作台接地防护，却忽视硅光、FA、陶瓷基座器件本体CDM带电电位管控。依据ESD-STM5.2器件充电模型测试规范，工件自身积累电荷产生的本体静电，不需要人体接触即可发生自持放电，对硅光PIC、高速探测器形成微观损伤。普通低速光器件对器件本体带电尚有一定容错，但PAM4高阶调制800G/1.6T高速光器件芯片PN结极其脆弱，器件本体少量带电，在工装贴合、入腔吸附瞬间即可发生CDM放电，埋下后期可靠性失效隐患。

结合ESD-STM5.2器件充电模型规范与高速光模块量产实践：通用周转、来料检验工况器件本体静电绝对值≤2 kV；耦合、绑定、镀膜核心严苛工序，器件本体静电绝对值推荐≤0.5 kV，从工件源头规避CDM自持放电带来的隐性器件损伤。配合SEB18WBL分体式雪花清洗机干式净化，全程无接触物理疏导基体电荷，实现工件静电疏导+电位检测双重制程闭环，减少CDM诱发的光器件可靠性不良。

一、行业市场背景

随着AI算力建设驱动800G、1.6T高速硅光光模块大规模批量落地，头部云厂商对光器件ESD防护，尤其CDM器件充电模型的审核标准持续收紧。硅光芯片、FA光纤阵列、陶瓷基座均属于高阻/绝缘基体，在晶圆分片、拆包、研磨抛光、托盘周转、真空腔体内摩擦剥离过程极易积累本体静电荷。即便人员、工作台完全接地，绝缘基体上的电荷无法通过接地快速泄放；肉眼完全看不到放电火花，但CDM自持放电已经发生，给调制器、探测器PN结带来微观晶格损伤。该类损伤不会直接造成器件完全报废，常温初测往往表现正常，经过高温老化之后损伤逐步显现，出现灵敏度漂移、暗电流变大、随机FEC报错。

当前多数光通信工厂存在管控漏洞，仅侧重HBM人体放电防护，只管控人员、台面接地，缺少上线前器件本体CDM带电电位量化检测。部分产线只校验EPA环境指标，忽略来料、前工序在绝缘基体上积累的本体静电，带电工件直接流入耦合绑定镀膜精密工序，成为高速光模块间歇性电学失效的重要隐性来源。头部云厂商供应链已形成明确准入规则：800G/1.6T高速光器件进入耦合、绑定、镀膜核心工序之前，器件本体静电电位绝对值必须稳定≤0.5 kV，电位超标工件禁止流入精密光学工序。

二、传统器件静电管控四大核心短板

1. 静电防护标准粗放，只关注HBM人体放电防护，缺少CDM器件本体带电量化管控阈值，没有参照ESDSTM5.2建立工件本体电位放行判据，依靠手环、接地电阻点检，无法识别绝缘基体表面积累的存量电荷。

2. 传统离子风机、离子风棒存在局限性，对被托盘、载具遮挡的器件背面、FA侧边、陶瓷基座边角中和效果有限；绝缘基体上的存量电荷很难被彻底消除。

3. 管控链路割裂，只管控EPA工作区环境，忽略元器件来料、研磨抛光、周转托盘摩擦带入的器件本体原生静电；只管控设备与人员，缺少工件本体电位终端检测。

4. 缺少器件本体静电常态化抽检机制，离子设备离子平衡漂移无预警；CDM放电带来的属于间歇性隐性不良，故障复现难度大，溯源排查难度高。

三、高速光模块器件本体CDM静电分级管控标准

结合ESD-STM5.2器件充电模型规范与高速光模块量产实践，针对硅光组件建立三级器件本体静电管控阈值，区分普通周转工况与耦合绑定镀膜精密工序生产工况：

优良放行区间：器件本体静电绝对值≤0.5 kV，绝缘基体表面积累电荷得到充分疏导，CDM自持放电风险极低，满足800G/1.6T高速光模块耦合、绑定、镀膜投产要求。

观察预警区间：0.5 kV＜器件本体静电绝对值 ≤2 kV，存在CDM自持放电风险；仅可用于来料检验、普通周转存放；严禁用于高速PAM4光模块耦合绑定镀膜，需要排查离子中和、工件净化工艺状态。

不合格禁止投产区间：器件本体静电绝对值＞2 kV，工件基体电荷负载高，工装接触、真空吸附入腔瞬间极易发生CDM自持放电，极易造成芯片PN结微观损伤，埋下老化后灵敏度漂移隐患，工件严禁上线耦合、绑定、镀膜工序。

搭配SEB18WBL干式雪花清洗工艺，物理疏导绝缘基体表面积累的静电荷，配合终端器件本体静电电位检测，构建工件净化检测闭环，规避CDM自持放电诱发的器件隐性失效隐患。

四、器件本体静电超标带来量产多重危害

1. 器件本体高电位发生CDM自持放电，造成硅光调制器、探测器PN结微观晶格损伤；常温测试指标无明显异常，经过高温老化、可靠性试验后出现暗电流抬升、接收灵敏度劣化、FEC随机纠错计数飙升，高端光器件性能降级。

2. 器件表面静电场过高，会持续吸附环境抛光微粉、悬浮微粒，微粒附着芯片出光窗口、FA端面，引入散射损耗，造成插损缓慢漂移。

3. CDM放电损伤属于间歇性隐性不良，常温初测无法充分暴露缺陷，终检很难全部拦截，不良流入数据中心客户端，出现随机链路业务丢包，引发客诉与批量退货。

4. 无法稳定做到器件本体静电绝对值≤0.5 kV管控要求，不能通过头部云厂商CDM相关ESD制程稽核，企业难以承接800G、1.6T高附加值光模块订单，削弱光通信供应链市场竞争力。

五、标准化器件本体静电电位检测作业规范（参照ESD-STM5.2测试要求）

1. 检测对象：完成净化处理之后、耦合绑定镀膜上线之前的元器件；重点检测硅光芯片基座背面、FA侧边、陶瓷基座边角等绝缘高阻区域，不可仅检测器件光学正面平面位置。

2. 检测设备：非接触式静电电位测试仪，测试方法遵循ESD-STM5.2器件充电模型评估规范。

3. 判定规范：800G/1.6T高速光器件进入核心工序，器件本体静电绝对值必须稳定≤0.5 kV；检测点位电位超出阈值，工件禁止上线耦合绑定镀膜，需要重新做静电疏导净化处理；普通周转来料可放宽至预警区间。

4. 前置处理：硅光、FA、陶瓷基座元器件全部采用SEB18WBL干式雪花清洗前置净化，疏导绝缘基体存量静电荷，同时清除抛光微粉微粒。

5. 环境配套：元器件预处理、耦合绑定工位落实EPA环境管控；管控周转托盘、载具表面电阻率，减少周转环节摩擦起电，避免工件二次积累静电。

6. 数据追溯：每批次器件本体静电电位检测记录、离子设备运维记录、异常整改台账归档留存，满足客户体系稽查调取。

六、精密制程闭环落地实施路径

1. 产线设备管控链路：配置非接触静电电位测试仪建立器件本体常态化抽检机制；定期校验离子风机离子平衡度，及时维护老化离子设备；管控周转托盘、工装治具电阻率，阻断周转环节摩擦起电路径。

2. 工件预处理链路：元器件研磨抛光/拆包来料 → SE-B18WBL干式雪花清洗净化（清除抛光微粉，疏导绝缘基体存量静电荷，不损伤光学通光面与芯片钝化层）→抗静电托盘无尘密闭周转 →离子风辅助电荷均衡中和 →器件本体静电电位检测合格 →精密耦合/绑定/镀膜工序。

核心管控逻辑：只做好EPA环境、人员、台面接地远远不够，如果硅光、FA、陶瓷基座这类绝缘/高阻工件自身携带大量本体静电荷，即便没有人体触碰，在工装压合、真空吸附入腔瞬间依旧发生CDM自持放电。依靠SE-B18WBL干式净化疏导工件本体存量电荷，再配合终端器件本体静电电位检测，完整闭环CDM自持放电诱发的高速光模块隐性电学不良隐患。

七、方案全方位应用核心价值

1. 参照ESD-STM5.2国际器件充电模型标准建立器件本体静电分级管控体系，补齐传统产线重HBM人体防护、忽略CDM工件本体带电管控的短板，根治器件自持放电带来高速光模块老化后随机性能漂移痛点。

2. SE-B18WBL干式净化为纯干式无接触工艺，无水分、无化学溶剂介入，不会划伤硅光芯片、FA光纤阵列、透镜等精密光学结构，不改变工件表面能，不影响后续耦合粘接、镀膜成膜质量。

3. 实现工件电荷疏导 + 器件本体电位终端检测多重管控，阻断“基体积累静电CDM自持放电芯片微观损伤”失效链条，减少高速光模块CDM诱发隐性可靠性不良，稳定光器件批次良率。

4. 满足头部云厂商高速光模块CDM-ESD洁净可靠性制程审核标准，助力工厂承接800G、1.6T高端光模块订单，稳固光通信Tier1供应链配套资质。

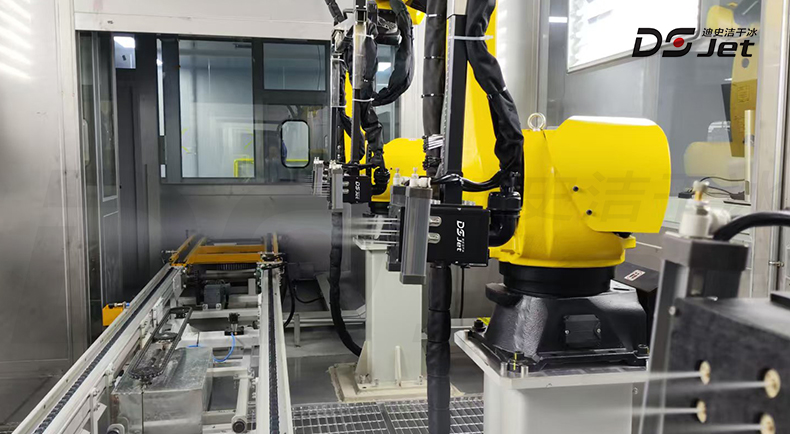

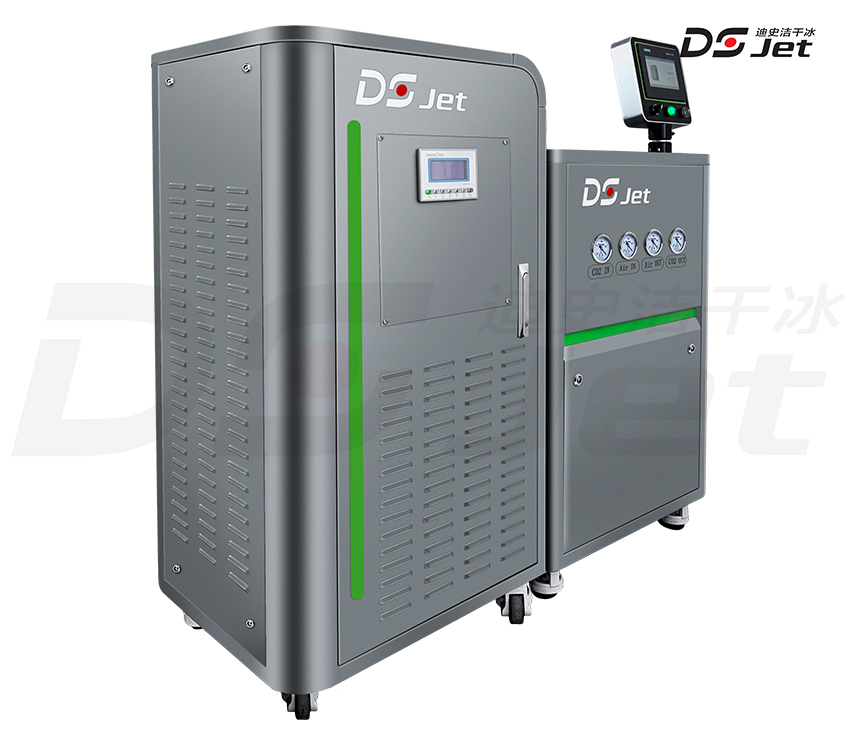

八、SE-B18WBL分体式雪花清洗机精简产品参数

机型：SE-B18WBL 分体式雪花清洗机

额定功率：2.3KW，额定电流：10A，整机重量：260kg

压缩空气工作压力：0.3~0.6MPa，气源调节区间 0-0.8MPa

液态 CO₂工作压力：5.57MPa，单喷头 CO₂消耗量：0.51.6kg/min

分体双模块干式结构，适配硅光芯片、FA光纤阵列、透镜、陶瓷基座等光器件自动化预处理，全程无水无接触，清除抛光微粉同时疏导绝缘基体存量静电荷，配合器件本体静电电位检测实现高速光器件超净生产。

九、总结

高速光模块老化后出现暗电流抬升、接收灵敏度漂移、随机FEC报错，很多时候不是耦合对位、绑定压力、真空镀膜工艺参数问题，而是硅光、FA、陶瓷基座器件本体CDM带电管控不到位，绝缘基体存量电荷发生自持放电，造成芯片PN结微观损伤。依据ESD-STM5.2器件充电模型规范，800G/1.6T高速光模块耦合绑定镀膜上线必须执行器件本体静电绝对值≤0.5 kV放行标准。企业落实上线前工件多点位本体静电电位标准化检测，搭配SE-B18WBL干式雪花清洗前置净化闭环，同时做好工件基体电荷疏导与终端指标校验，从源头消除CDM自持放电诱发的器件隐性失效，实现高速光模块高一致性、高可靠稳定量产。
